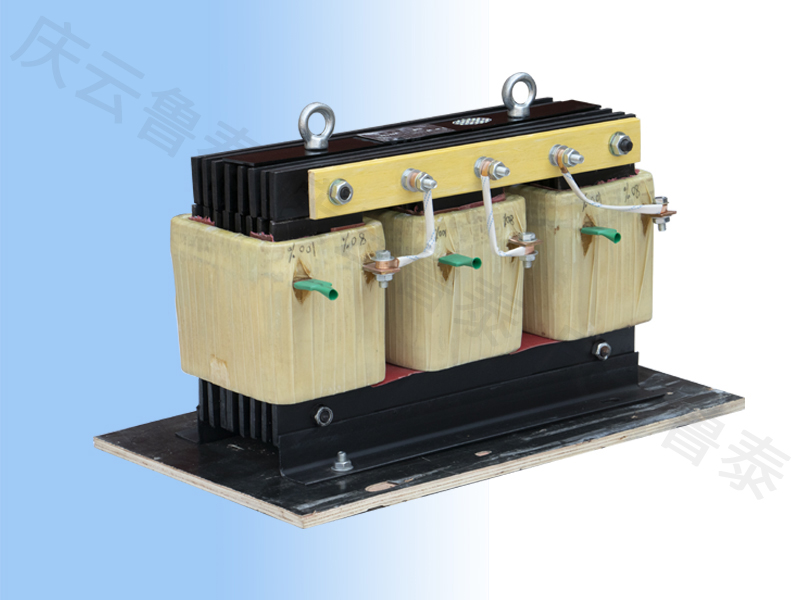

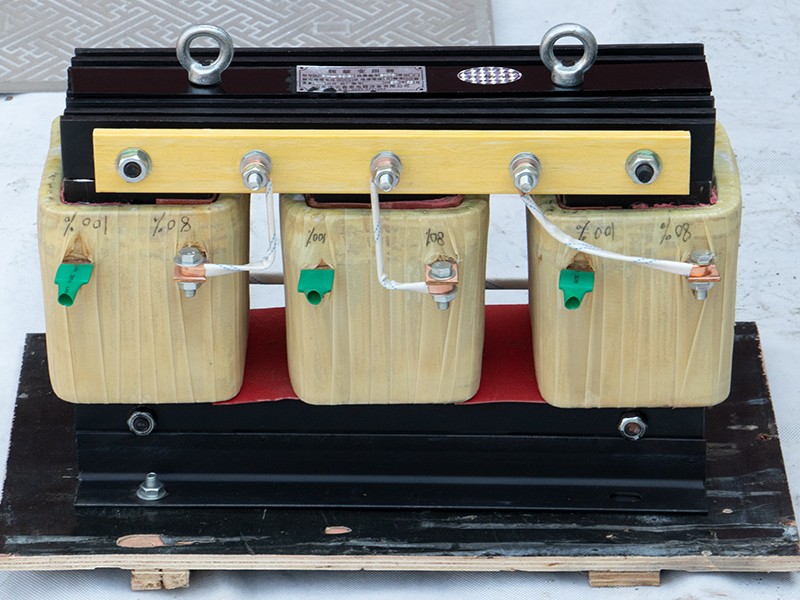

BP8Y系列頻敏變阻器-913

用途

　　BP8Y系列頻敏變阻器(以下簡稱變阻器)適用于容量自1.5到200千瓦，交流50赫茲YZR系列起重冶金用三相異步電動機頻繁操作情況下的起動及反接設備。該異步電動機的轉子回路中接入變阻器，一般采用常接方式，不需另裝接觸器等短接設備。

頻敏變阻器的工作條件

　　第一類:稍頻敏，每小時100—400次，機械車間的橋式吊車上除主構外，平移機構上的電機，出爐輥道，拉鋼機等，大多數鋼起動就斷電。

　　第二類：較頻繁，每小時400—600次。冶金軋鋼車間橋式吊車，除主構外，平移機構上的電機，軋機前后工作輥道，延伸輥道等，大多數鋼起動就斷電。

　　第三類：頻繁操作，每小時600—1000次，升降后，升降臺輥道，壓下裝置，拔鋼機，軋機中輥。

　　四、機構及外形圖

　　變阻器實質上是一種無觸點電磁元件，相當于一個等值阻抗，在電動機起動過程中，由于等值阻抗，隨轉子電流頻率減小而自動下降，從而只需一級變阻器就可以把電動機平穩的起動起來。

　　變阻器實質是一個鐵芯，損耗特大的三相電抗器。它由數片山形鋼板疊合而成，每塊鋼板之間有氣隙墊片的鐵芯及線圈兩個主要部分組成。鐵芯采用了冷沖制成的山字型結構。

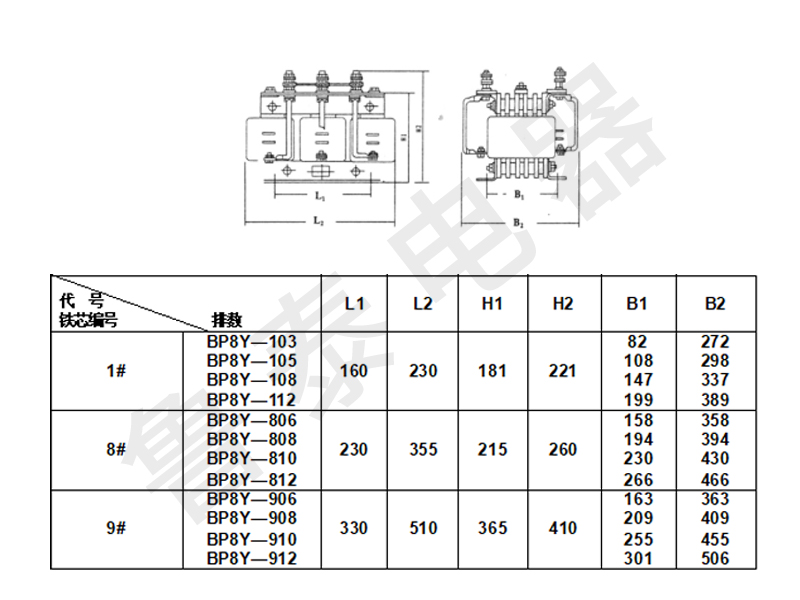

結構及安裝尺寸見下圖

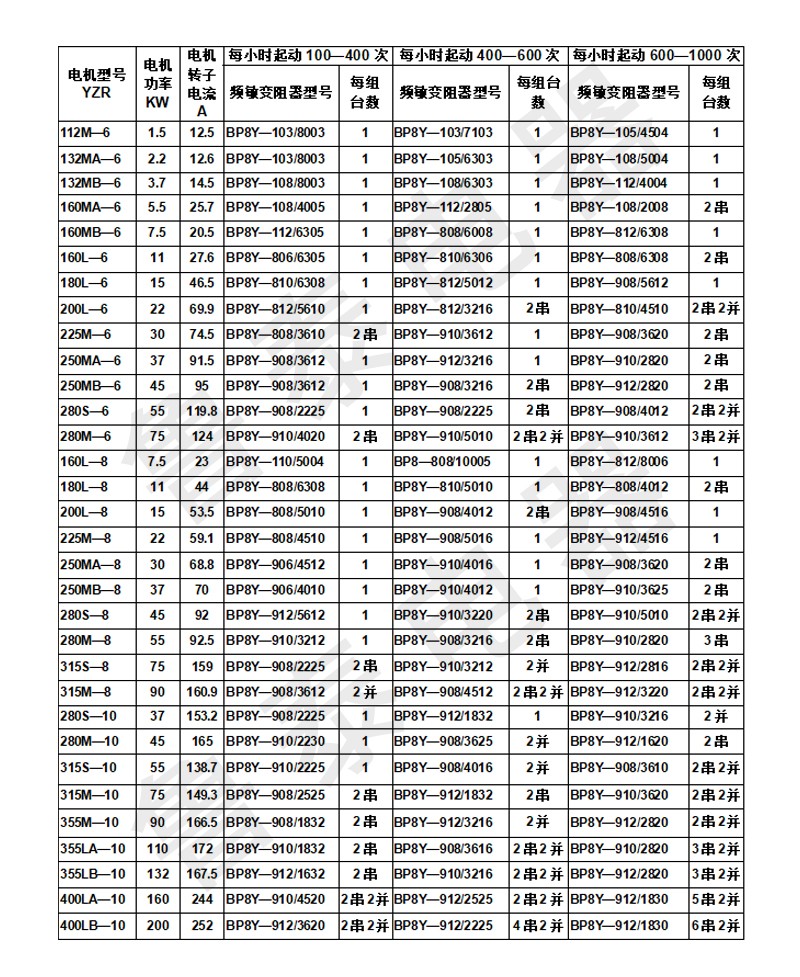

系列表

根據電機規格，操作頻繁程度不同，可在系列表中直接查出頻敏變阻器規格。

BP8Y頻敏變阻器系列表。
