頻敏變阻器如何接線?頻敏變阻器的連接方法

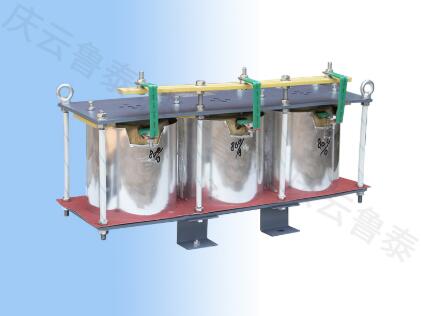

　　頻敏變阻器是一個三相電抗器，由堆放在鐵芯上并覆蓋繞組的鑄鐵薄板或鋼板制成。它連接到轉子繞組的電路。由繞組電抗和鐵心損耗決定的等效阻抗隨轉子電流而變化頻率變化。那么，頻敏變阻器如何接線呢?接下來我們一起來看看它的連接方法。

　　頻敏變阻器有兩種常見的接線方法：

　　方法一、

　　1.啟動對電動機頻敏變阻器，并將刀開關用作短路控制電路。

　　電機變阻器啟動，交流接觸器用作短路控制電路。

　　2.與頻敏變阻器串聯啟動電動機定子繞組的方法主要用于啟動大容量電動機。

　　方法二、

　　1.頻敏變阻器是一種非接觸式電磁元件，在電動機啟動過程中，等效阻抗隨著轉子電流頻率的降低而減小，從而實現自動電阻。因此，僅通過使用高等的頻敏變阻器就可以平穩地啟動電動機。

　　2.通過使用頻敏變阻器的阻抗隨著轉子電流的頻率的變化而顯著變化來執行啟動與變阻器串聯的電動機的定子繞組的方法。當電源打開時，電動機速度等于零，轉子電勢也相應降低，因此變阻器開始啟動時的阻抗較高。隨著速度的增加，f 1也相應地減小，并且對頻敏變阻器的阻抗也減小，從而使繞組電動機在起動過程中接近恒定的起動轉矩。

　　正負電動機控制和對頻敏變阻器連接：

　　1.首先測量三根導線和頻敏變阻器的電阻，記住兩根導線的較大值和電阻值，第三根導線是主輔連接點。

　　2.分別測量觸點和兩端的電阻值。其中，較小的電阻是主繞組，較大的電阻是次級繞組。

　　與頻敏變阻器串聯的聯合繞組是次級繞組。將次級繞組電阻設置為R1，主繞組電阻設置為R2，然后設置R1R2。 每次使用萬用表測量和比較三個端子中兩個端子之間的電阻，首先找到次級繞組連接器端子，在該端子上帶電導線跨接電容器：它與另外兩個端子之間的電阻較大值(R1與R2串聯)和二個較大值R1)較小的電阻值R2和二個較小的電阻值R1之間的電阻，其余兩個端子是連接的端子到中性線，即主繞組和輔助繞組，繞組的公共端子。這樣就完成了對電動機的正向和負向控制以及對變阻器電路的連接。

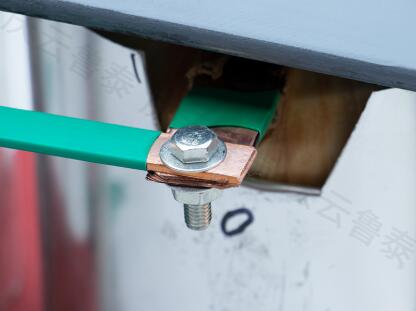

　　上述是頻敏變阻器的連接方法介紹。頻敏變阻器用于三相繞組交流電動機，接線是通過滑環將三根轉子線連接到變阻器的端子。如果頻敏變阻器具有抽頭，則可以通過測試選擇令人滿意的抽頭位置。如果您想了解更多相關的知識，歡迎多多關注我們的網站動態。
