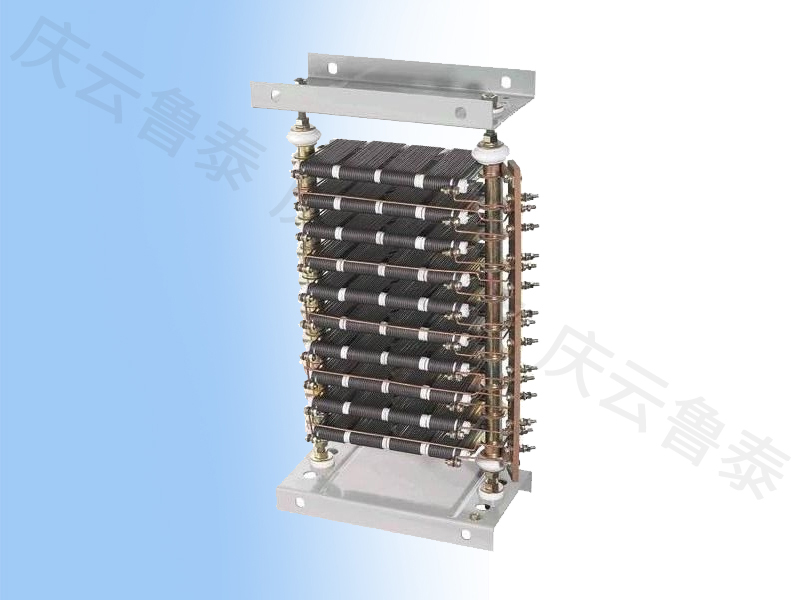

ZX2系列電阻器

一.用途及分類

　　ZX2系列電阻器為開啟式，適用于交流50HZ,電壓至500V及直流電壓440V的電路中，主要作為電動機的起動?、調速及制動之用。

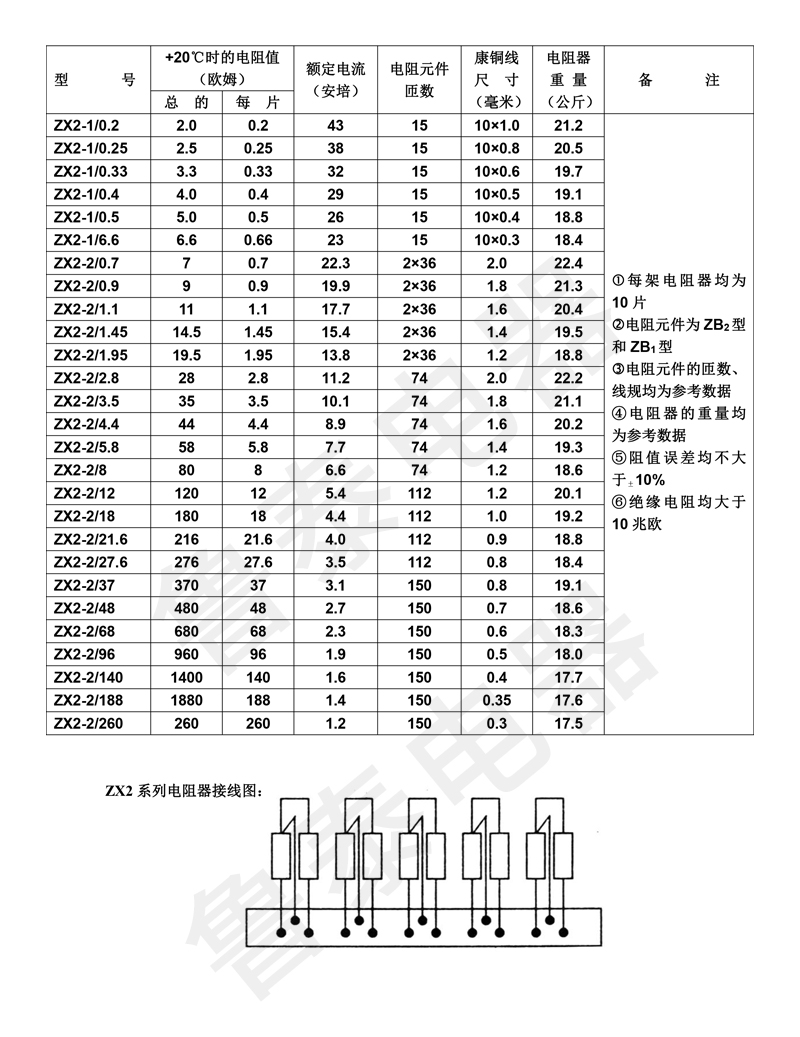

　　ZX2系列電阻器由ZB1和ZB2型板形電阻元件裝配而成，用ZB1型組成的電阻器型號為ZX2-1型，用ZB2型裝配成的電阻器型號為ZX-2型。ZX2系列電阻器的容量約為3.51千瓦。

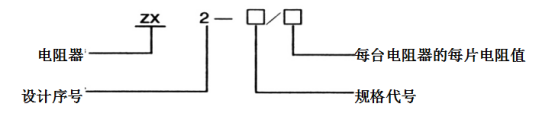

二.型號意義

例：ZX2-2/0.7即每片電阻值為0.7歐姆每臺總電阻值為7歐姆的電阻器

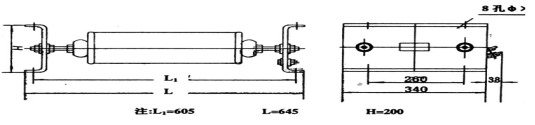

三.外形及安裝尺寸

在安裝前應檢查電阻元件有否損壞，接線頭有否松動現象。

　　在多架電阻器并用時，為不減低其容量起見，在電阻器不超過三架時，可直接互相疊放，四架到六架時須用特殊的鋼鐵結構的架子加以支撐各電阻器之間應有380毫米以上的間隔。

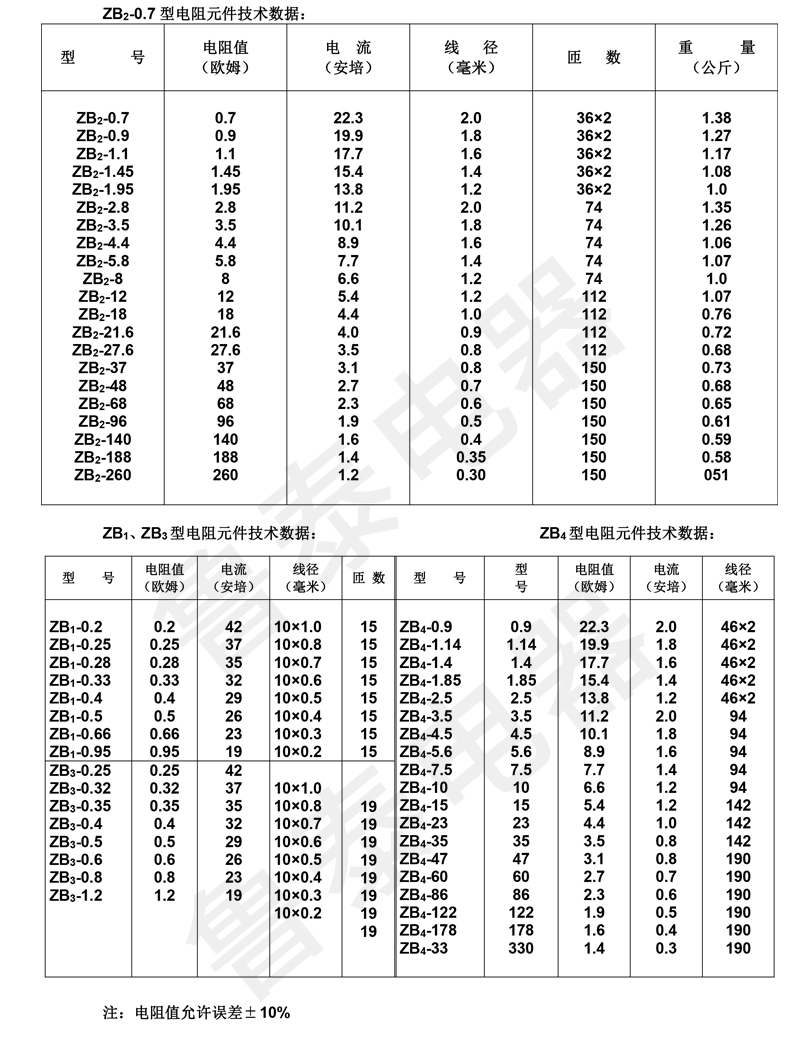

四、板形電阻元件

　　ZB型板形電阻元件主要用于裝配電阻器，ZB型分為ZB1和ZB3型板形電阻元件系采用康銅電阻合金帶線材繞制而成，ZB2和ZB4型板形電阻元件系用康銅電阻合金線材繞制而成。

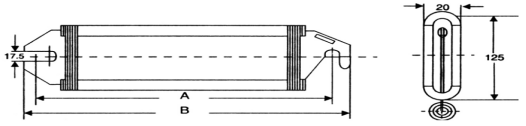

　　外型及安裝尺寸：
