ZX9系列電阻器

一、用途及型號意義

　　ZX9系列鐵鉻鋁電阻器為敞開式，適用于交流50赫茲，電壓至660伏及直流440伏電路中主要作為電動機的起動、制動、調速及其他之用。

　　型號意義：

　　電 阻 器 每臺電阻器總電阻值的百分數

　　設計序號 波浪形電阻元件規格型號代號

　　例：ZX9—2/14型電阻器其中，“2”表示采用ZD—2型波浪形電阻元件(即電阻元件尺寸)為1.5×24毫米，其每臺電阻器總電阻值為0.14歐(即14/100=0.14)

二、結構

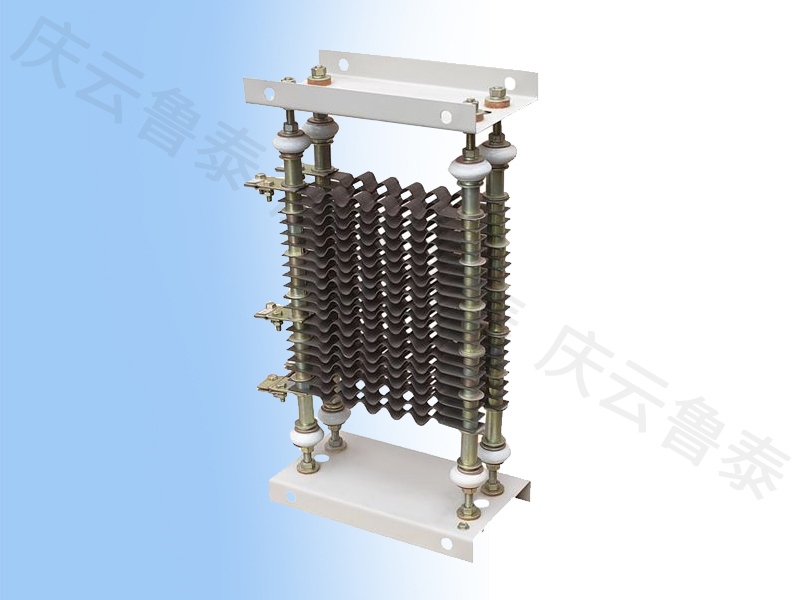

　　ZX9系列電阻器是由鐵鉻鋁合金電阻帶經軋制成波浪式，在ZD1~ZD4型電阻原件中兩端還沖有兩孔作為安裝之用，沖制后的電阻元件經酸洗后即可做裝配使用。ZX9系列和ZX1、ZX2系列電阻器安裝尺寸完全相同，所以兩者都能相互疊架組裝，疊裝后為不減低其容量起見，在電阻器不超過3臺時，可直接疊放，4—6臺時須用特殊的鋼鐵結構的架子加以支撐。如超過6臺時，在每6臺組成的組與組間垂直面向上應留有380毫米以上的間隔。其計算容量約為4.6千瓦。

三、電阻器其元件根據材料的厚度及寬度不同共分8種，見下表：
