電抗器的發展以及常見的分類和特點介紹

　　雖然中國的電容器技術有了一定程度的提高，但電電容電抗器造企業的產品結構問題和集成技術技術實力薄弱仍未得到很好的解決。經過多年的發展，我國電容電抗器造技術。然而，由于中國電容電抗器造企業制造技術的發展與電力系統的發展脫節，導致大容量并聯補償電容器件用于500kV和220kV變電站，主接線不正確和保護。配件和參數選擇不當和不當。

　　隨著電網的傳輸容量增加，對電容器組的容量的要求也增加。與之相關的諧波問題和噪聲問題，與之相關的設備問題以及安全性和可靠性問題正變得越來越突出。因此，考慮生產，設計和優化這些問題將是比較經濟合理的。否則，如果產品操作出現問題，則會修改產品。人力，物力和財力的成本遠遠高于設計和制造的成本。解決問題的效果遠比設計和制造階段差。因此，綜合考慮各種因素的影響，有針對性地設計和制造，以及在設計階段比較小化資源消耗的這一概念是比較有效的節能措施。要做到這一點，制造業的技術人員不僅要熟悉其產品的制造技術，還必須熟悉產品的使用條件，電力系統的運行要求，對周圍環境的影響。設備連接后，其他設備為自己的產品。各種技術，如影響力。只有這樣，設計和制造的產品才能與環境良好兼容，并獲得良好的操作安全性和可靠性。

　　電抗器的工作原理

　　電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求， 常在出線斷路器處串聯電抗器， 增大短路阻抗， 限制短路電流。

　　由于采用了電抗器，在發生短路時， 電抗器上的電壓降較大，所以也起到了維持母線電壓水平的作用，使母線上的電壓波動較小，保證了非故障線路上的用戶電氣設備運行的穩定性。

　　濾波電抗器的分類

　　濾波電抗器按結構及冷卻介質、接法、功能、用途進行分類。

　　1、按結構及冷卻介質：分為空心式、鐵心式、干式、油浸式等，例如：干式空心電抗器、干式鐵心電抗器、油浸鐵心電抗器、油浸空心電抗器、夾持式干式空心電抗器、繞包式干式空心電抗器、水泥電抗器等。

　　2、按接法：分為并聯電抗器和串聯電抗器。

　　3、按功能：分為限流和補償。

　　4、按用途：按具體用途細分，例如：限流電抗器、濾波電抗器、平波電抗器、功率因數補償電抗器、串聯電抗器、平衡電抗器、接地電抗器、消弧線圈、進線電抗器、出線電抗器、飽和電抗器、自飽和電抗器、可變電抗器(可調電抗器、可控電抗器)、軛流電抗器、串聯諧振電抗器、并聯諧振電抗器等。

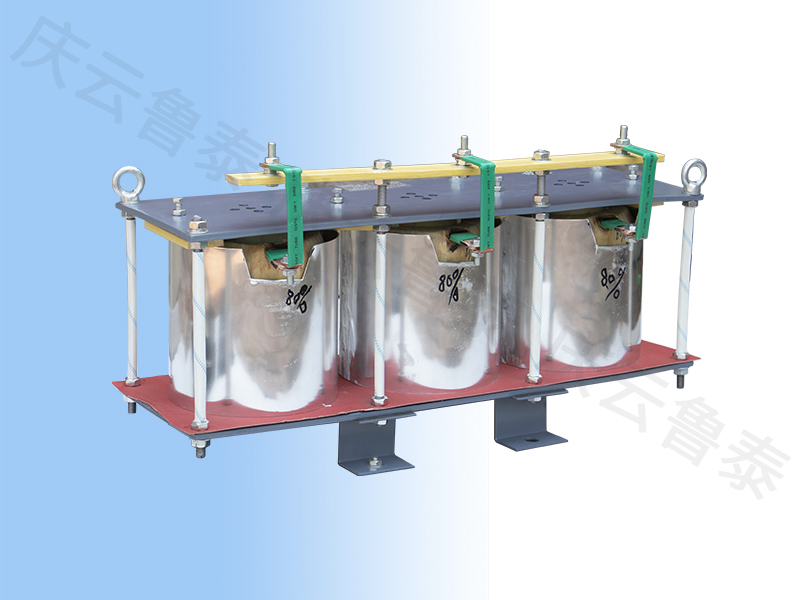

　　濾波電抗器結構特點如下：

　　1、該濾波電抗器分為三相和單相兩種，均為鐵心干式;

　　2、鐵芯采用優質低損耗冷軋硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，采用專用粘接劑粘接，以保證電抗氣隙在運行過程中不發生變化;

　　3、線圈采用F級或H級扁銅線繞制，排列緊密且均勻;

　　4、濾波電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起;

　　5、濾波電抗器的夾件、緊固件等采用非磁性材料，確保電抗器具有較高的品質因數，確保具有較好的濾波效果;

　　6、外露部件均采取了防腐蝕處理;

　　7、溫升低，損耗小，綜合利用率高，便于安裝等。
