頻敏變阻器在電機電路中的作用

　　頻敏變阻器是一種利用鐵磁材料的損耗隨頻率變化而自動改變等效阻抗值，以使電動機平穩啟動。盡管它是靜態的非接觸式電磁組件，但它實際上是一個鐵心損耗非常大的三相電抗器。適用于繞線式轉子異步電動機的轉子電路，并用作啟動電阻。那么你知道頻敏變阻器在電機電路中的作用是什么嗎?接下來我們一起來看看。

　　電動機剛啟動時，頻敏變阻器串聯在轉子繞組上。由于頻敏變阻器的等效阻抗隨轉子電流頻率的降低而減小，因此機械沖擊和電流沖擊得以減小，并且實現了穩定且連續的電動機啟動。

　　頻敏變阻器在電動機制動時的作用

　　電動機可以粗略地獲得恒定轉矩特性，并實現電動機的連續啟動。啟動后，對頻敏變阻器應短路并切斷。

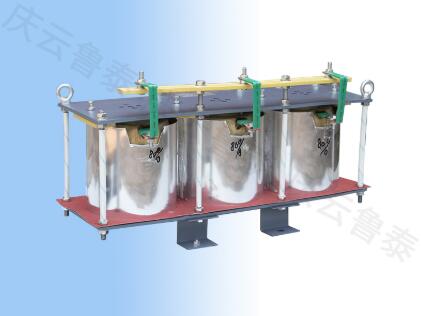

　　頻敏變阻器的阻抗隨當前頻率而顯著變化，當當前頻率高時，阻抗值也高;當當前頻率低時，阻抗值也低。頻敏變阻器的這種頻率特性非常適合于控制異步電動機的啟動過程。啟動時，轉子電流頻率fz較高。 Rf和Xd較大，因此電動機可以獲得更高的起動轉矩。啟動后，隨著速度的增加，轉子電流的頻率逐漸降低，Rf和Xf都自動降低。因此，電動機可以獲得近似恒定轉矩的特性，并實現電動機的連續起動。啟動后，對頻敏變阻器應短路并切斷。因此，對頻敏變阻器實際上是一種特殊的三相鐵芯電抗器。其內部結構具有三列鐵芯，每列都有一個繞組，三相繞組通常以星形連接。

　　上述是介紹的頻敏變阻器在電機電路中的作用。它通常用于啟動繞線轉子異步電動機，不用于制動。從理論上講，定子繞組與電源分離后，由于慣性，轉子繞組會切斷定子的殘留磁場并產生感應電動勢，與轉子繞組相連的變阻器可以達到一定的目的，動力消耗制動效果。
